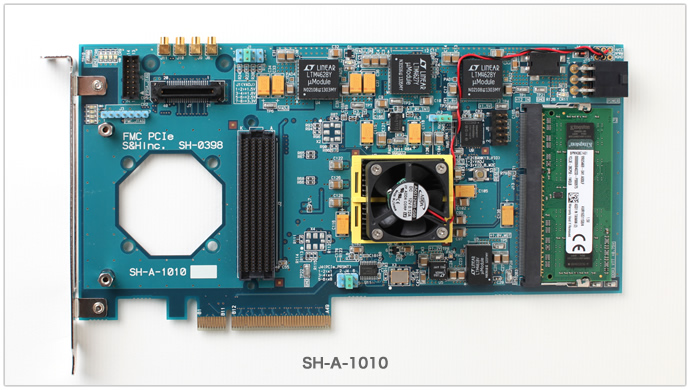

XILINX社のKintex-7FPGAを搭載したPCI-Expressキャリアカードです。 搭載するFPGAは、K325T、K410Tの２種類からお選びいただけます。

• PCI-Express（Gen2）4レーン
• FPGA：Kintex-7　K325T-2　or　K410T-2(※)
• 外形寸法：107×210（mm）
• DDR3-SODIMM(2GB/4GBを選択できます)

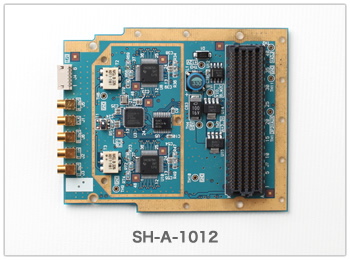

14bit、125MBのDualコアA/D及び D/Aコンバータ（LTC2145及びDAC2904）を搭載しております。また、ch数は各2chとなります。

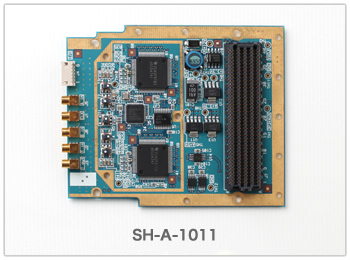

14bit、400MBのA/Dコンバータ（ADS5474）を2ヶ搭載することにより、2ch化しております。

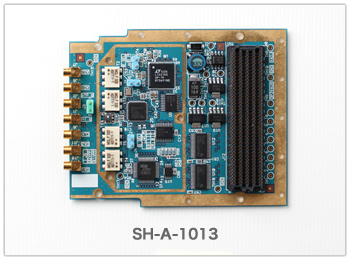

14bit、400MBのD/Aコンバータ（DAC5675）を2ヶ搭載することにより、2ch化しております。

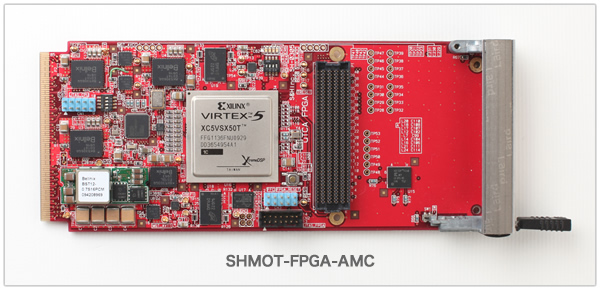

Xilinx社Virtex-5と、オンボードメモリとしてDDR2SDRAMを搭載したAMCです。
AMCインターフェイスにはSerialRapidIO規格（準拠）の他、LAN用SerDes信号が接続されています。また、プログラム用FlashROMを搭載する事で、FPGA内に信号処理専用のDSP・CPUを構成、演算処理が可能となっています。“SHMOT-FPGA-AMC”はそれ自体で汎用化していますので、お客様の御要望にあわせてメザニン基板を変更する事によって、A/D、D/Aコンバーターに限らずRS422やLVDS信号送受信などにも適応可能となっております。

メザニン基板との接続は『FMC規格（VITA57）』（準拠）を採用

FPGA

XC5VSX50T-1FFG1136C（Xilinx）　

DDR2

MT47R64M16H　128MB×2

バス

AMC

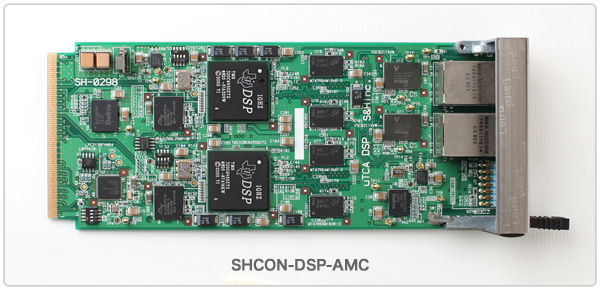

TI社のDSP・TMS320C6455ZTZを2個とオンボードメモリとしてDDR2SDRAMを搭載したAMCです。
AMCインターフェイスにはSerialRapidIO規格（準拠）の他、ギガビットイーサーネットが使用できます。DSP間もSerialRapidIO規格で接続、且つI2Cによっても相互に通信できるよう設計しており、DSP間は最高2.5Gbpsでエンコードﾞ及びデコード、プロトコル内のペイロードは約200MB/sec（理論値）となっております。また、DSPのJTAGをパネル側に配置した事により、XDS560相当のJTAG-ICEを接続し、DSPソフトウェア開発が可能となっております。

DSP

TMS320C6455（TI）2GHz×2

DDR2

MT47R64M16（128MB×2）

LAN PHY

VSC8211XVW（ギガビットイーサーネット対応）

バス

AMC
